Quarryman



Boretrak







   Quarryman é um sistema de perfilagem de faces de rocha e de escaneamento a laser para levantamentos em pedreiras e monitoramento de pilhas de estocagem de material.






Os sistemas Quarryman® da Carlson são utilizados  em todo o mundo para a medição a laser de faces de rocha e conseqüente cubagem de volumes a desmontar, sem emprego de refletores.

O equipamento é simples mas poderoso, além de ser de baixo custo. Seu uso aumenta,  comprovadamente, a produtividade da extração, reduz a fadiga do operador, além  de  minimizar os acidentes causados por lançamento de pedras, ondas de choque ou vibração excessiva.

O Quarryman®  codifica os ângulos, tanto na vertical como na horizontal, e mede as distâncias utilizando um raio laser pulsante.  Um sistema automático de varredura permite que, uma vez que o operador defina o polígono a ser pesquisado e a densidade desejada dos pontos, o instrumento realize a pesquisa sem necessidade de intervenção adicional do operador.

Os dados dos levantamentos podem ser processados por uma família de programas oferecidos pela  Carlson, da  mais simples perfilagem de face à análise completa da face da rocha em 3D. Um programa específico permite calcular o volume de produtos empilhados em pátios.


Aplicações

  • Perfilamento de Faces

  • Cálculo de Cargas

  • Perfilamento de Aterros Sanitários

  • Cubagem de Material Estocado em Pilhas

  • Detonação Moldada

  • Modelamento do Solo para Fundações ou para Depósitos de Dejetos

  • Controle de Perfurações

  • Perfilamento de Túneis

  • Estabilidade de Grades

  • Monitoramento

  • Medidas de Deformação

Levantamentos precisos das faces são essenciais para que se obtenha detonações seguras e eficientes e é por isso que o uso do Quarryman®  vem há anos gerando considerável economia de custos.

Projetado para ser extremamente resistente, apresenta ainda uma estrutura de menu bem simples, que maximiza sua eficiência. O armazenamento interno de dados evita a complicação trazida por cabos e gravadores, permitindo ainda que os dados sejam processados pelo atualíssimo programa Face 3D  que permite cálculos precisos de cargas e de volumes de produtos empilhados.

Mais informações:

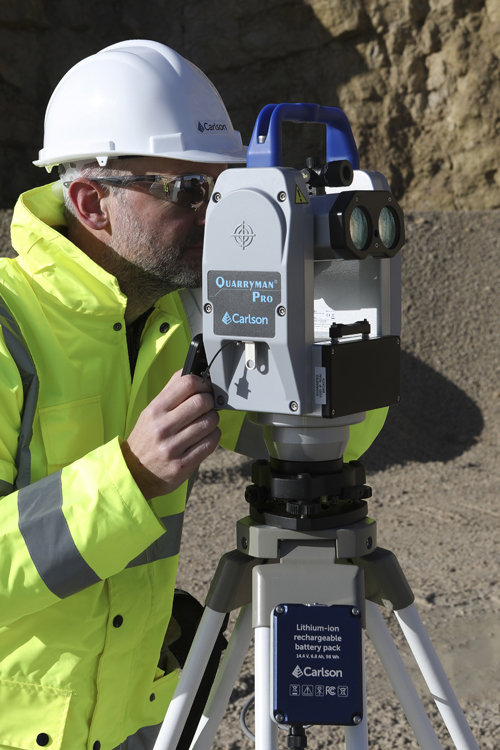

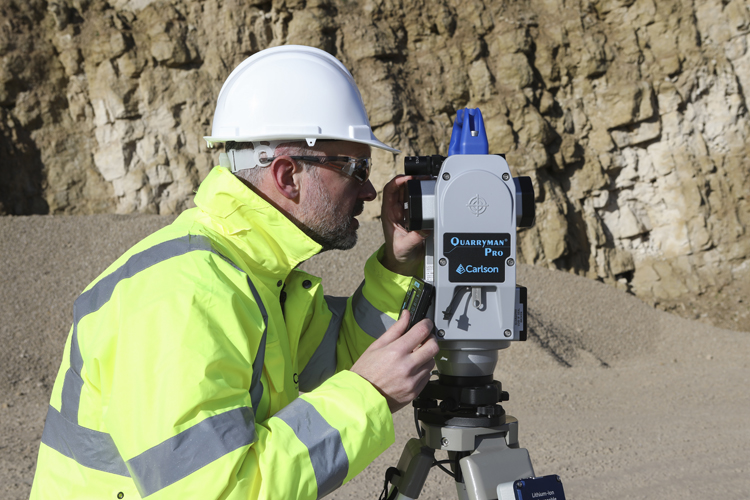

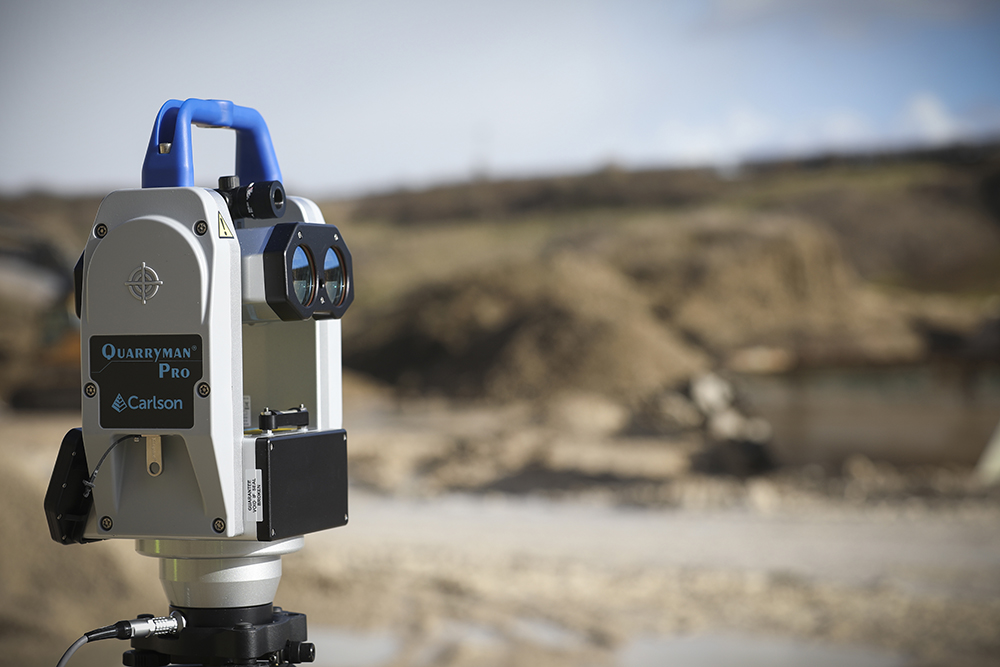

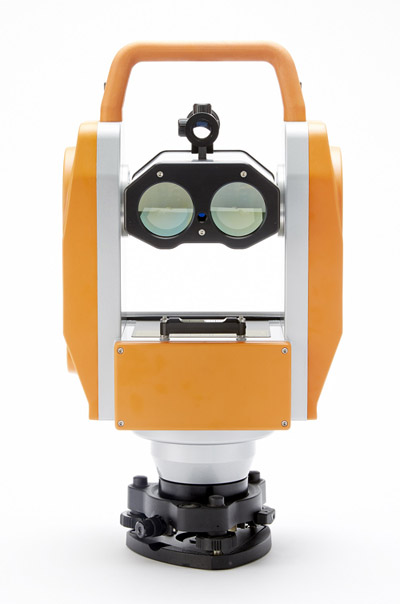

O equipamento Quarryman Pro LR ( Long Range ), é um instrumento resistente, feito para uso no campo, que combina a tecnologia da medição a laser sem espelhos 'Point and Shoot' à varredura a laser de alta velocidade.

O Quarryman Pro LR  é capaz de medir a uma distância de até 1200 metros (3800ft) sem um alvo refletivo e ainda memoriza 32Mb de dados (3 milhões de pontos) num cartão compacto e de memória. Cartões adicionais podem ser inseridos caso se necessite memorizar uma quantidade maior de pontos. A utilização desses cartões elimina a necessidade de baixar os dados para um PC no campo, para controle. Opcionalmente, o instrumento pode ser controlado remotamente por um laptop.

O instrumento é dotado de um teclado numérico que permite boa flexibilidade quanto a sistemas de codificação utilizados para identificação de determinadas características. As observações podem ser realizadas manualmente, numa determinada separação ou num agrupamento de pontos. As áreas a serem examinadas podem ser selecionadas por retângulos ou polígonos e cada observação é endereçada a uma camada separada no programa de pós-processamento.

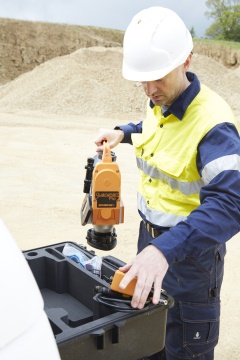

O Quarryman pode ser facilmente portado por apenas uma pessoa e não requer o uso de laptop ou de gravador.  O usuário é também beneficiado pela possibilidade de executar levantamentos em áreas perigosas ou inacessíveis, dado o longo alcance oferecido pelo instrumento para a varredura.

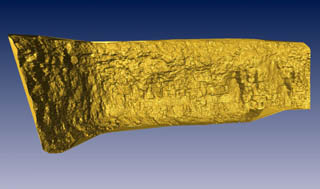

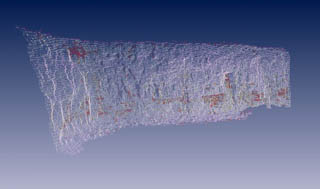

Varredura de uma face da pedreira Wath Quarry,
 North Yorkshire, Reino Unido

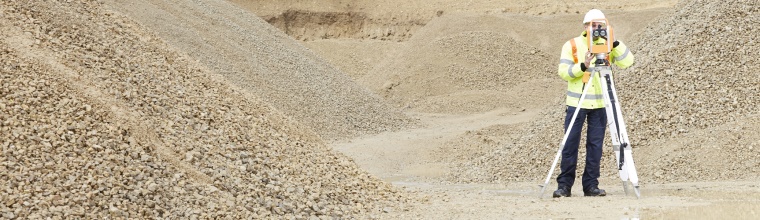

Pedreira Wath Quarry, North Yorkshire,
Reino Unido




:

   Prospecto do Quarryman®
