       Magnetômetro e Gradiômetro Portátil de Césio




O G858 Mag Mapper é um magnetômetro / gradiômetro de césio, portátil, e também um sistema profissional de mapeamento magnético. Ele utiliza uma interface gráfica para acelerar e tornar mais eficientes a programação do levantamento e a aquisição dos dados. Os vários modos de operação permitem que o usuário programe uma grade de levantamento específica, que atenda à sua necessidade. A posição relativa do operador é mostrada na grade, assim como o perfil dos dados já adquiridos durante o levantamento. O equipamento permite ainda selecionar a sensibilidade, a resolução e o ritmo de gravação de dados.









O sistema de aquisição de dados do G-858 permite a gravação continua ou discreta de cada estação. A alta razão de amostragem do equipamento em modo continuo permite que o operador execute o levantamento caminhando a passos largos. O alcance da pesquisa pode ser ampliado se for usada a configuração de gradiômetro. Dessa forma, os custos são reduzidos e a qualidade dos dados permanece alta.

Características do Magnetômetro/Gradiômetro Portátil de Césio

  • Alta sensibilidade - é fácil detectar um único tambor enterrado a 6 metros

  • Rapidez - é possível cobrir um hectare por hora com um espaçamento de 2 metros

  • Resposta imediata - indica a posição, a grade de levantamentos da Terra e 5 perfis empilhados de levantamento

  • Operação fácil - permite a emissão, minutos após a aquisição dos dados, de mapas em papel na base de operação, utilizando PCs e periféricos

  • Opções - gradiômetro, vertical ou horizontal, posicionamento por GPS diferencial, software de análise de alvo.

Configuração:

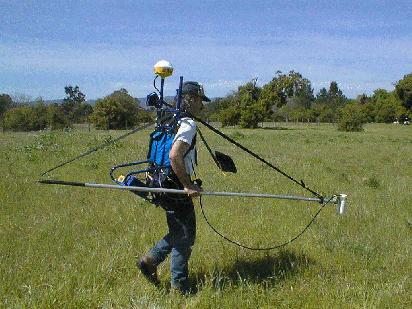

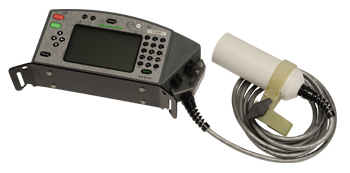

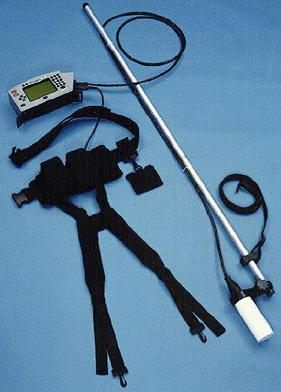

O sistema G-858 MagMapper consiste num console que mostra e grava os dados, ligado a um sensor de césio montado numa haste contrabalançada que o operador leva na mão. O console é equipado com sistema eletrônico que capta os dados magnéticos de campo e os mostra num monitor de cristal liquido, para analise e edição. O console é capaz de guardar um grande volume de dados em sua memória. Depois do levantamento, é possível transferir os dados, a alta velocidade, para outro computador, para processamento e analise detalhada.

  download  prospecto G-858




A basic  software package - MagMap, is supplied as an integral part of the G-858 system. It  provides:

  • - Transfer of the raw data to the client PC;

  • - Standard corrections for position errors,  transients, and time varying errors (diurnal);

  • - Repositioning, linear interpolation and format corrected data into X,Y,Z ASCII columnar  values for use with various contouring programs






Specifications:


Operating Principle:Self-oscillating split-beam Cesium  Vapor (non-radioactive Cs133) with automatic hemisphere  switching. Heading  Error:+/- 1 nT
Operating Range:17,000nT to 100,000 nT Gradient  Tolerance:> 500 nT / inch; >20,000nT / meter
Operating Zones:For highest signal-to-noise ratio, the  sensor long axis should be oriented at 45o , +/- 30o to the earth's  field angle, but operation will continue through 45o, +/- 35o. Data  Storage:Nonvolatile RAM with capacity for 8 hrs. of Magnetometer time, event marks,  field notes,  location, or 3 hrs. of Gradiometer and GPS at maximum sample rates.
Sensitivity:90% of all readings will fall within the  following  Peak-to-Peak envelopes:
  1. 0.05nT at 0.1 sec cycle rate
  2. 0.03nT at 0.2 sec cycle rate
  3. 0.02nT at 0.5 sec cycle rate
  4. 0.01nT at 1.0 sec cycle rate

Visual  Display:A 320x200 graphic LCD, daylight visible with selectable outputs for:

  1. Data display
  2. System setup functions
  3. Survey setup functions
  4. Survey monitoring
  5. System diagnostics

Data Output:  Three wire RS232 standard serial port,   optional continuous real time transmittal of data via RS232 to PC. Total memory output  transfer time less than 5 minutes at 115,200 baud

Battery  Life:



  1. 24 VDC rechargeable gel cell, 6 hrs. Magnetometer or 3 hrs. Gradiometer usage.
  2. Internal backup battery for clock and nonvolatile RAM

Operating Temperature:-25o C to +50o C (-13o F to +122o F

Water  Tight:To 3 ft. (0.9 m) depth

Shock:Drop 3 ft. on a hard surface without damage.

Console  Magnetic Effect:Less than 1nT at 4 ft. from sensor.



              G858________                gradiometer - application note
